Mettre en évidence:
pompe verticale de boue de coquille simple
, Pompe verticale à haute pression de boue
, pompe centrifuge verticale centrifuge

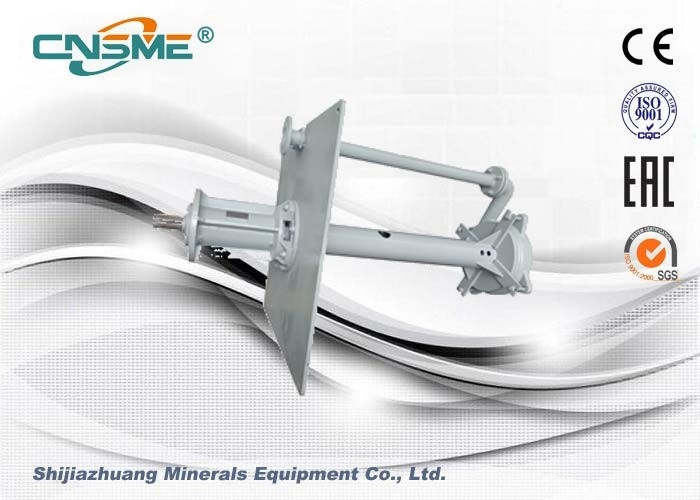

Haute pression simple de Cnsme Shell Vertical Slurry Pump Centrifugal
La pompe verticale de boue est un genre de pompe centrifuge, employé pour transporter le mélange de l'eau et des particules solides, telles que la boue de minerai, le sable de minerai, la boue, etc.
Caractéristiques
La pompe verticale de boue adopte la roue à aubes auxiliaire pour réduire la contre-pression de la roue à aubes et pour prolonger la vie du joint. En même temps, les pièces d'écoulement sont faites de fonte résistante à l'usure blanche, qui est résistante à l'abrasion. Les pièces d'écoulement et la doublure intérieure de la pompe sont faites de caoutchouc résistant à l'usure et anticorrosion pour faire la vie plus longtemps. En outre, la pompe verticale de boue a les caractéristiques de l'installation légère et facile.
| Modèle de pompe |
S×D (millimètre) |
Max. Power permis (kilowatts) |
Matériel |
Représentation claire de l'eau |
Roue à aubes |
| Capacité Q |
Tête H (m) |
Vitesse n (r/min) |
Max.Eff. η% |
Axe de longueur (millimètres) |
No. de palettes |
Vane Dia. (millimètre) |
| Roue à aubes |
m3/h |
l/s |
| SV/40P |
80×40 |
15 |
Métal (A05) |
19.44-43.2 |
5.4-12 |
4.5-28.5 |
1000-2200 |
40 |
900 |
5 |
195 |
| SV/65Q |
120×65 |
30 |
23.4-111 |
6.5-30.8 |
5-29.5 |
700-1500 |
50 |
1200 |
290 |
| SV/100R |
175×100 |
75 |
54-289 |
15-80.3 |
5-35 |
500-1200 |
56 |
1500 |
390 |
| SV/150S |
240×150 |
110 |
108-479.16 |
30-133.1 |
8.5-40 |
500-1000 |
52 |
1800 |
480 |
| SV/200S |
320×200 |
110 |
189-891 |
152.5-247.5 |
6.5-37 |
400-850 |
64 |
2100 |
550 |
| SV/250T |
|
200 |
180-1080 |
50-300 |
10-35 |
400-750 |
60 |
2400 |
605 |
| SV/300T |
|
200 |
180-1440 |
50-400 |
5 日 du 月 30 |
350-700 |
62,1 |
2400 |
610 |
| |
|
|
|
|
|
|
|
|
|
|
|
| Modèle de pompe |
S×D (millimètre) |
Max. Power permis (kilowatts) |
Matériel |
Représentation claire de l'eau |
Roue à aubes |
| Capacité Q |
Tête H (m) |
Vitesse n (r/min) |
Max.Eff. η% |
Axe de longueur (millimètres) |
No. de palettes |
Vane Dia. (millimètre) |
| Roue à aubes |
m3/h |
l/s |
| SVR/40P |
80×40 |
15 |
En caoutchouc () |
19.44-43.2 |
5.4-12 |
4.5-28.5 |
1000-2200 |
40 |
900 |
5 |
195 |
| SVR/65Q |
120×65 |
30 |
23.4-111 |
6.5-30.8 |
5-29.5 |
700-1500 |
50 |
1200 |
290 |
| SVR/100R |
175×100 |
75 |
54-289 |
15-80.3 |
5-35 |
500-1200 |
56 |
1500 |
390 |
| SVR/150S |
240×150 |
110 |
72-504 |
20-140 |
10-35 |
500-1000 |
56 |
1800 |
480 |
Principe
La pompe verticale de boue se compose d'un corps de la pompe, d'un siège de rapport, et d'une roue à aubes solide de connexion au plus bas de gamme de l'axe vertical qui tourne dans un roulement. Les deux extrémités du siège de rapport sont comprimées par des glandes et des roulements, et l'huile de graissage de l'incidence doit être scellée pour empêcher la fuite. Le corps de la pompe est équipé de l'appui de moteur et d'un moteur. La roue à aubes tourne dans la chambre de pompe par la V-ceinture tournant, et la boue est comprimée par la pression de la roue à aubes. . Afin d'empêcher le minerai de pénétrer dans l'incidence, une roue centrifuge est installée sur l'axe principal.
Application
Des pompes verticales de boue sont principalement utilisées pour transporter la boue, le mortier, la boue de minerai, et les liquides semblables contenant les particules solides suspendues. Comme le système de purification de boue de forage de pétrole, le concentrateur transportant la boue de concentré, les produits de queue, la boue, etc. Il convient à transporter les boues abrasives ou corrosives dans le divers mien, le courant chimique et électrique, les matériaux de construction, l'agriculture et d'autres industries.
Les pompes verticales, également appelées les pompes submergées de boue, sont des pompes submersibles d'axe long qui peuvent être immergées dans le liquide pour travailler, et peuvent travailler normalement dans des conditions d'aspiration insuffisante, et elles peuvent tourner au ralenti. Il convient à transporter la boue dans l'étang au-dessous de la terre.
Commencer la méthode
La pompe submergée verticale de boue n'a pas besoin d'être amorcée par irrigation inverse. La roue à aubes est localisée sous l'eau et la représentation d'aspiration est meilleure. Par conséquent, elle peut employer une vitesse plus élevée et peut travailler normalement dans les conditions de l'aspiration insuffisante.
Région d'installation
La pompe submersible verticale de boue a une petite empreinte de pas et est légère dans le poids. Si l'unité de la pompe de boue emploie un secteur limité, la pompe submergée verticale de boue peut être choisie convenablement.
Caractéristiques structurelles
La pompe submersible verticale de boue a une structure de coquille simple de pompe.
